테스트(Test) 및 패키징(Packaging)은 반도체 제조의 마지막 공정입니다. 제조된 칩의 불량 여부를 검사하고, 외부 기기와 연결할 수 있도록 패키지로 완성하는 과정을 알아보겠습니다.
금속배선이 끝났다면 이제 ‘제품’으로 완성할 차례
반도체 내부의 회로가 완성되면 그 제품이 정상적으로 동작하는지 확인해야 하고, 외부 기판과 연결할 수 있도록 보호하는 과정도 필요합니다.
이러한 마지막 단계가 바로 테스트(Test) 와 패키징(Packaging) 공정입니다.
쉽게 말해, 지금까지가 반도체를 만드는 과정이었다면, 테스트와 패키징은 반도체를 실제 제품으로 완성하는 과정이라고 할 수 있습니다.
테스트(Test) 공정이란?
테스트 공정은 제조된 반도체 칩이 설계한 대로 정상적으로 동작하는지 검사하는 과정입니다.
반도체는 수백 번의 제조 공정을 거치기 때문에, 아주 작은 결함만 있어도 정상적으로 동작하지 않을 수 있습니다.
그래서 전기적 특성, 소비 전력, 동작 속도, 신호 전달 등을 다양한 장비로 검사하여 불량 여부를 확인합니다.
이 과정을 통해 기준을 만족하는 칩만 다음 공정으로 이동하게 됩니다.
패키징(Packaging) 공정이란?
테스트를 통과한 반도체 칩은 매우 얇고 작은 실리콘 조각 상태입니다.
이 상태로는 외부 회로와 연결하기 어렵고, 충격이나 습기에도 쉽게 손상될 수 있습니다.
패키징 공정은 반도체 칩을 보호하고 외부 기기와 전기적으로 연결할 수 있도록 하나의 제품 형태로 만드는 과정입니다.
패키지에는 전기 신호를 전달하는 단자와 열을 효과적으로 방출하기 위한 구조도 함께 포함됩니다.
우리가 컴퓨터나 스마트폰에서 보는 CPU, GPU, 메모리 반도체의 외형은 모두 이 패키징 공정을 거쳐 완성된 모습입니다.
쉽게 이해해보기
자동차를 모두 조립했다고 해서 바로 고객에게 판매하지는 않습니다.
성능 검사를 통해 이상이 없는지 확인한 뒤, 외관을 마감하고 출고 준비를 해야 비로소 완제품이 됩니다.
반도체도 마찬가지입니다.
테스트는 품질 검사, 패키징은 출고를 위한 완제품 제작 과정이라고 생각하면 이해하기 쉽습니다.
현직 엔지니어의 한마디
최신 반도체에서는 제조 공정보다 테스트와 패키징 기술이 제품 성능을 좌우하는 경우도 많습니다.
특히 AI 반도체와 고성능 GPU는 발열이 매우 크기 때문에, 패키지의 열 방출 성능과 신호 전달 구조가 전체 성능에 큰 영향을 미칩니다.
최근에는 여러 개의 칩을 하나의 패키지에 집적하는 첨단 패키징(Advanced Packaging) 기술도 빠르게 발전하고 있습니다.
반도체는 어떤 과정을 거쳐 완제품이 될까?
테스트와 패키징 공정은 단순히 마지막 단계가 아니라, 반도체를 실제 제품으로 완성하는 과정입니다.
일반적으로 다음과 같은 순서로 진행됩니다.

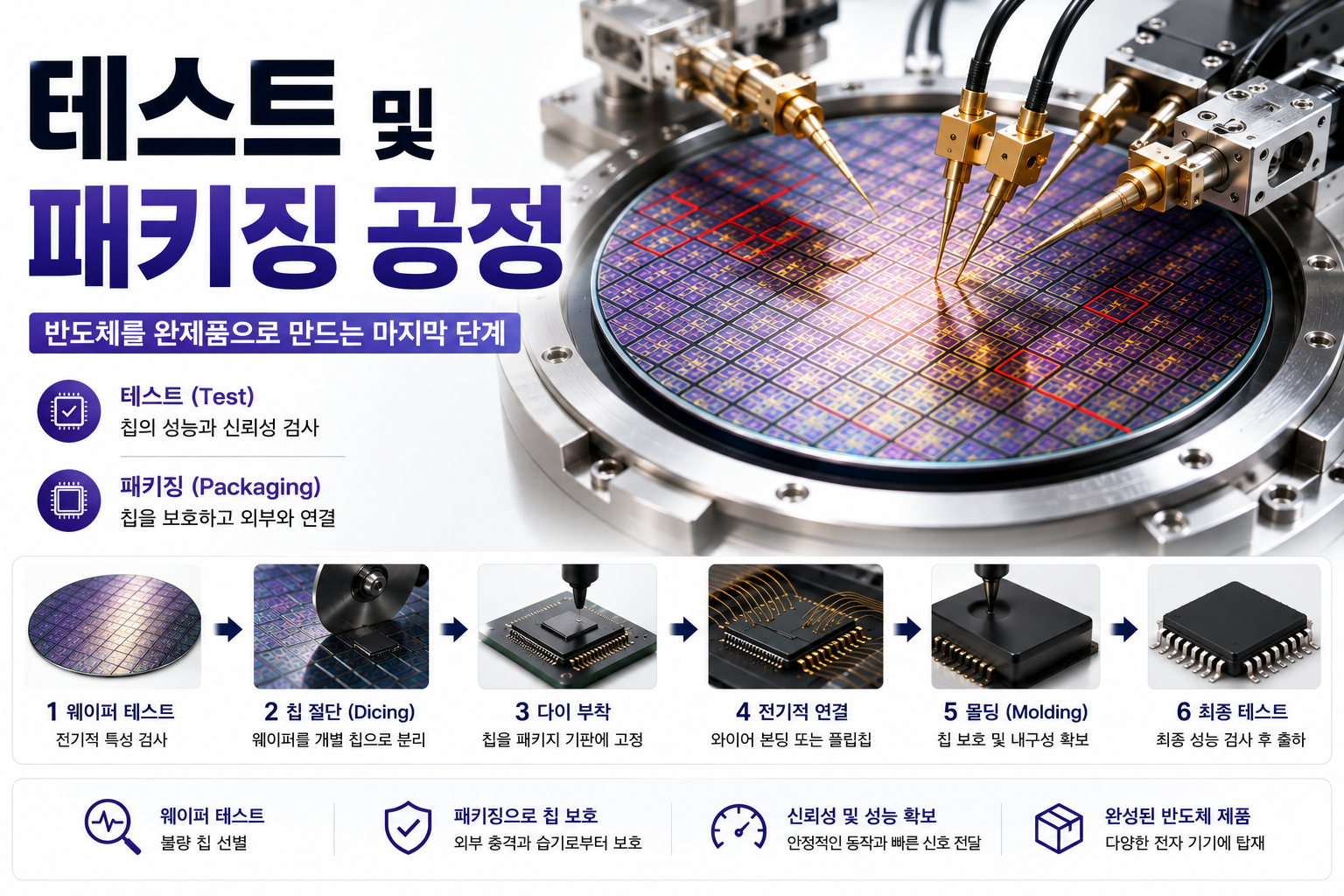

웨이퍼 테스트 → 칩 절단(Dicing) → 다이 부착(Die Attach) → 전기적 연결 → 몰딩(Molding) → 최종 테스트
각 단계는 서로 다른 역할을 수행하며, 하나라도 제대로 이루어지지 않으면 완성된 반도체를 사용할 수 없습니다.
① 웨이퍼 테스트 (Wafer Test)
반도체는 아직 웨이퍼 상태일 때 먼저 검사를 진행합니다.
프로브(Probe)를 이용하여 각각의 칩에 전기 신호를 입력하고, 정상적으로 동작하는지 확인합니다.
이 과정에서 불량 칩을 미리 선별하기 때문에, 이후 공정에서 불필요한 비용과 시간을 줄일 수 있습니다.
② 칩 절단 (Dicing)
웨이퍼에는 동일한 반도체 칩이 수백에서 수천 개까지 만들어져 있습니다.
이제 웨이퍼를 아주 정밀하게 절단하여 각각의 칩(Die)으로 분리합니다.
이 과정에서는 칩이 손상되지 않도록 매우 높은 정밀도가 요구됩니다.
③ 다이 부착 (Die Attach)
절단된 반도체 칩은 패키지 기판(Substrate) 위에 고정됩니다.
이 과정을 다이 부착(Die Attach)이라고 하며, 이후 전기적 연결과 방열 성능에도 영향을 주는 중요한 단계입니다.
④ 전기적 연결
칩과 패키지를 전기적으로 연결해야 외부 기기와 신호를 주고받을 수 있습니다.
대표적인 방식으로는 와이어 본딩(Wire Bonding) 과 플립칩(Flip Chip) 이 있습니다.
- 와이어 본딩은 매우 얇은 금선이나 구리선을 이용하여 칩과 패키지를 연결하는 방식입니다.
- 플립칩은 칩을 뒤집어 미세한 범프(Bump)를 통해 직접 연결하는 방식으로, 신호 전달이 빠르고 고성능 반도체에서 많이 사용됩니다.
⑤ 몰딩 (Molding)
전기적으로 연결된 반도체 칩은 외부 충격과 습기로부터 보호해야 합니다.
몰딩 공정에서는 특수 수지(Epoxy)를 이용해 칩을 감싸 제품의 내구성과 신뢰성을 높입니다.
우리가 흔히 보는 검은색 반도체 패키지의 외형도 대부분 이 몰딩 공정을 통해 만들어집니다.
⑥ 최종 테스트 (Final Test)
패키징이 완료된 후에는 다시 한 번 성능 검사를 진행합니다.
실제 사용 환경과 비슷한 조건에서 동작 속도, 소비 전력, 발열, 신호 특성 등을 확인하여 최종 품질을 검증합니다.
이 테스트를 통과한 반도체만 고객사로 출하되어 스마트폰, PC, 자동차, 서버 등 다양한 전자제품에 탑재됩니다.
| 단계 | 역할 |
|---|---|
| 웨이퍼 테스트 | 불량 칩 선별 |
| 칩 절단(Dicing) | 웨이퍼를 개별 칩으로 분리 |
| 다이 부착(Die Attach) | 칩을 패키지 기판에 고정 |
| 전기적 연결 | 칩과 패키지를 연결 |
| 몰딩(Molding) | 칩 보호 및 내구성 확보 |
| 최종 테스트 | 출하 전 최종 성능 검사 |
현직 엔지니어의 한마디
최근에는 AI 반도체와 HBM(High Bandwidth Memory)의 등장으로 첨단 패키징 기술의 중요성이 크게 높아지고 있습니다.
여러 개의 칩을 하나의 패키지 안에 집적하거나, 3차원으로 적층하는 기술이 발전하면서 패키징은 더 이상 단순한 보호 공정이 아니라 반도체 성능을 결정하는 핵심 기술로 자리 잡고 있습니다.
핵심 정리
테스트(Test) 및 패키징(Packaging)은 반도체 제조 공정의 마지막 단계입니다.
수백 번의 제조 공정을 거쳐 완성된 반도체 칩이라도 정상적으로 동작하는지 확인하지 않으면 사용할 수 없습니다.
또한 매우 작은 실리콘 칩 상태로는 외부 회로와 연결하거나 충격과 습기로부터 보호하기 어렵습니다.
따라서 테스트 공정에서는 반도체의 성능과 신뢰성을 검사하고, 패키징 공정에서는 칩을 보호하면서 외부 기기와 연결할 수 있는 하나의 완성된 제품 형태로 제작합니다.
즉, 테스트와 패키징은 단순한 마무리 공정이 아니라 반도체를 실제 제품으로 완성하는 마지막 핵심 단계입니다.
반도체 8대 공정 한눈에 보기
지금까지 살펴본 반도체 제조 과정은 다음과 같습니다.
| 공정 | 역할 |
|---|---|
| ① 웨이퍼 제작 | 반도체의 기본 재료인 실리콘 웨이퍼 제작(Ingot → Wafer) |
| ② 산화(Oxidation) | 절연막 형성 및 소자 보호 |
| ③ 포토(Photo) | 회로 패턴 형성 |
| ④ 식각(Etching) | 불필요한 부분 제거 |
| ⑤ 증착(Deposition) | 새로운 박막 형성 |
| ⑥ 이온주입(Ion Implantation) | 전기적 특성 부여(도핑) |
| ⑦ 금속배선(Metallization) | 트랜지스터와 소자를 전기적으로 연결 |
| ⑧ 테스트 & 패키징 | 품질 검사 후 하나의 완제품으로 제작 |
이 여덟 가지 공정은 각각 독립적으로 존재하는 것이 아니라, 하나의 공정을 마치면 다음 공정으로 이어지는 연속적인 제조 과정입니다.
반도체는 이러한 공정을 수백 번 반복하며, 머리카락보다 훨씬 작은 공간에 수십억 개의 트랜지스터를 집적한 초정밀 전자 부품으로 완성됩니다.
마무리
스마트폰, 노트북, 자동차, AI 서버에 들어가는 모든 반도체는 이와 같은 제조 과정을 거쳐 만들어집니다.
각 공정은 매우 정밀하며, 어느 하나라도 제대로 수행되지 않으면 최종 제품의 성능과 신뢰성에 큰 영향을 미칩니다.
반도체 산업이 첨단 기술의 집합체라고 불리는 이유도, 바로 이러한 수많은 공정을 나노미터 수준의 오차까지 정밀하게 제어해야 하기 때문입니다.
이 시리즈가 반도체 제조 공정을 처음 공부하는 분들에게 전체 흐름을 이해하는 데 도움이 되었기를 바랍니다.
