증착(Deposition) 공정은 반도체 제조에서 웨이퍼 위에 매우 얇은 박막(Thin Film)을 형성하는 핵심 공정입니다. 증착의 원리와 역할, PVD와 CVD의 차이까지 다루어 보겠습니다.
식각이 끝났다면 이제 새로운 막을 쌓을 차례

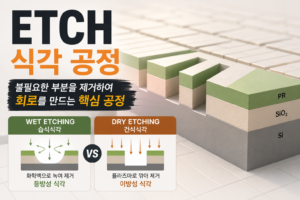

식각(Etching) 공정을 통해 웨이퍼에는 원하는 미세 구조가 형성되었습니다.
이제는 만들어진 구조 위에 새로운 절연막이나 금속막을 형성하여 다음 공정을 준비해야 합니다.
이 과정이 바로 증착(Deposition) 공정입니다.
증착은 웨이퍼 표면에 매우 얇은 막을 균일하게 형성하는 기술로, 반도체 성능과 신뢰성을 결정하는 중요한 공정 가운데 하나입니다.
증착(Deposition) 공정이란?
증착공정은 웨이퍼 위에 새로운 재료를 매우 얇게 형성하는 공정입니다.
이때 형성되는 막을 박막(Thin Film) 이라고 합니다.
박막의 두께는 수십에서 수백 나노미터(㎚), 경우에 따라서는 원자 몇 개 층 수준까지 정밀하게 제어됩니다.
이처럼 얇은 막을 균일하게 형성해야 이후 공정에서도 원하는 전기적 특성과 구조를 안정적으로 구현할 수 있습니다.
증착되는 재료는 공정 목적에 따라 다양합니다.
예를 들어 절연막(SiO₂, Si₃N₄), 금속막(Ti, Al, Cu), 전도성 박막 등이 사용되며, 각각의 재료는 반도체 내부에서 서로 다른 역할을 수행합니다.
왜 증착공정이 필요할까?
회로를 만들기 위해서는 막을 쌓고, 일부를 제거하고, 다시 새로운 막을 형성하는 과정을 여러 번 반복해야 합니다.
증착공정은 이러한 반복 과정에서 필요한 새로운 재료를 공급하는 역할을 합니다.
예를 들어 절연층을 추가하거나, 금속 배선을 만들기 위한 기반을 형성하거나, 다음 공정을 위한 보호막을 만드는 데에도 증착기술이 사용됩니다.
즉, 증착공정은 단순히 막을 덮는 작업이 아니라 반도체 구조를 한 층씩 완성해 가는 핵심 기술이라고 할 수 있습니다.
비유로 이해하기
건물을 지을 때 기초 공사를 한 뒤 벽을 세우고, 다시 바닥과 천장을 만드는 과정을 반복하는 것처럼 반도체도 구조를 만들고 그 위에 새로운 층을 형성하는 과정을 여러 번 반복합니다.
증착공정은 이 과정에서 필요한 새로운 층을 만드는 작업이라고 이해하면 쉽습니다.
증착 방식은 크게 두 가지로 나뉜다

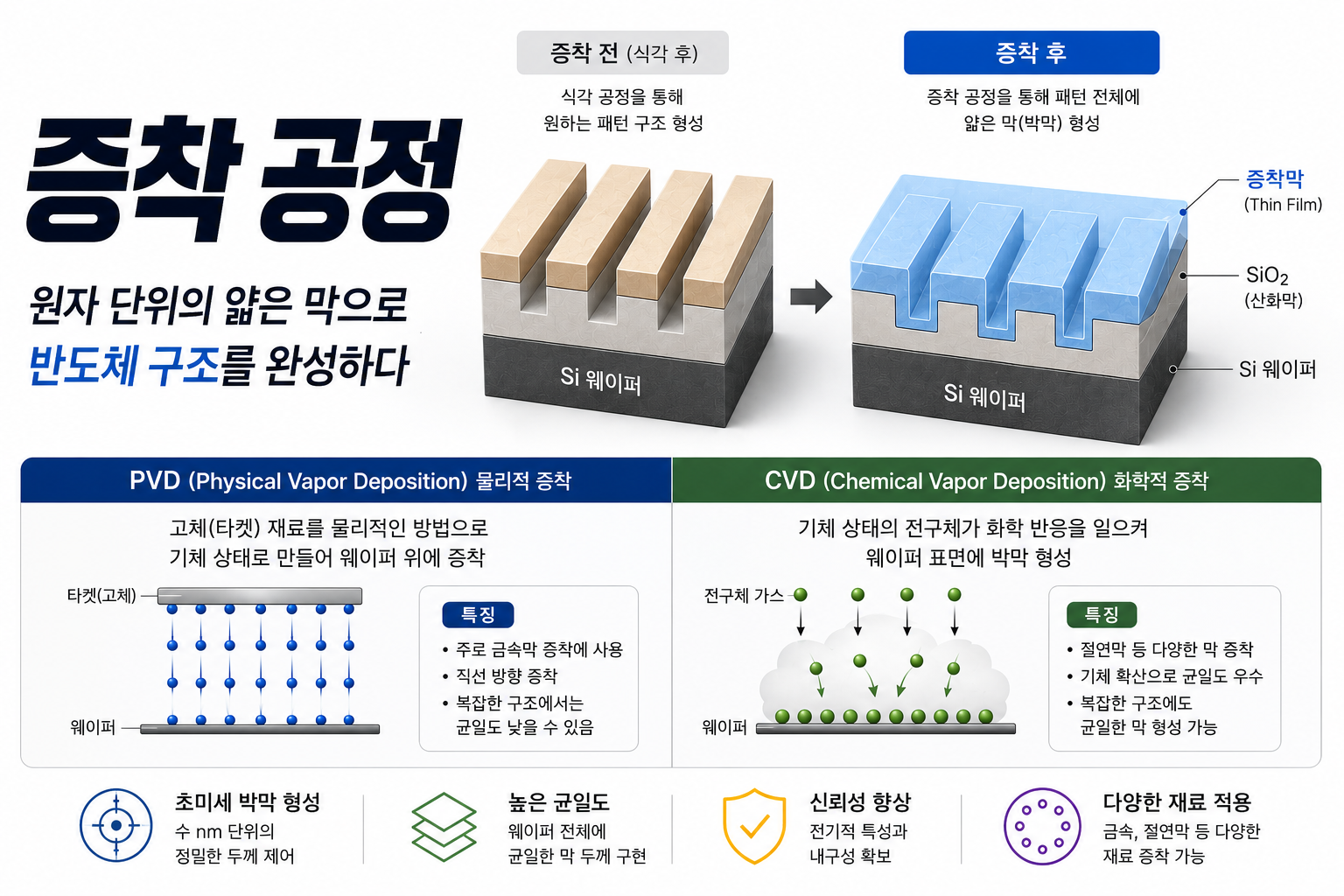

반도체 제조에서 사용하는 증착 방식은 크게 PVD(Physical Vapor Deposition) 와 CVD(Chemical Vapor Deposition) 로 구분됩니다.
두 방식 모두 웨이퍼 위에 박막(Thin Film)을 형성한다는 목적은 같지만, 박막이 만들어지는 원리와 특성에는 차이가 있습니다.
공정 목적과 형성하려는 막의 종류에 따라 적절한 증착 방식을 선택하게 됩니다.
① PVD(Physical Vapor Deposition)
PVD는 말 그대로 물리적인 방법을 이용해 박막을 형성하는 증착 방식입니다.
금속과 같은 재료를 진공 상태에서 에너지로 증발시키거나 튀어나오게 한 뒤, 웨이퍼 표면에 부착시켜 박막을 형성합니다.
대표적인 방식으로는 증발(Evaporation) 과 스퍼터링(Sputtering) 이 있습니다.
PVD는 비교적 공정이 단순하며 금속 박막을 형성하는 데 널리 사용됩니다.
다만 입자가 직선 방향으로 이동하는 특성이 있어, 복잡하고 깊은 구조에서는 막이 균일하게 형성되지 않을 수 있습니다.
쉽게 이해해보기
스프레이 페인트를 벽에 뿌리면 정면은 잘 칠해지지만, 안쪽 모서리까지는 페인트가 고르게 닿기 어렵습니다.
PVD도 이와 비슷하게 입자가 주로 직선 방향으로 이동하기 때문에 구조가 복잡할수록 균일한 증착이 어려울 수 있습니다.
② CVD(Chemical Vapor Deposition)
CVD는 화학 반응을 이용해 박막을 형성하는 방식입니다.
기체 상태의 전구체(Precursor)를 반응 챔버 내부로 공급하면, 웨이퍼 표면에서 화학 반응이 일어나 원하는 재료가 얇은 박막으로 성장합니다.
기체가 구조물 사이까지 골고루 퍼질 수 있기 때문에, 복잡한 형상에서도 비교적 균일한 막을 형성할 수 있다는 장점이 있습니다.
이러한 특성 덕분에 절연막이나 보호막을 형성하는 공정에서 많이 사용됩니다.
쉽게 이해해보기
안개가 방 안 구석구석까지 자연스럽게 퍼지는 모습을 떠올려 보세요.
CVD는 기체가 웨이퍼의 복잡한 구조 사이까지 들어가 반응하기 때문에, 깊은 공간에도 균일한 박막을 형성하는 데 유리합니다.
PVD와 CVD 비교
| 구분 | PVD | CVD |
|---|---|---|
| 증착 원리 | 물리적 증착 | 화학 반응을 이용한 증착 |
| 사용 재료 | 금속 중심 | 다양한 절연막 및 박막 |
| 막의 균일성 | 비교적 낮음 | 매우 우수 |
| 복잡한 구조 대응 | 제한적 | 우수 |
| 대표 특징 | 공정이 비교적 단순 | 균일한 박막 형성에 유리 |
두 방식 모두 반도체 제조에서 중요한 역할을 하며, 어떤 방식이 더 뛰어나다기보다 공정 목적에 따라 적절한 방식을 선택하는 것이 중요합니다.
현직 엔지니어의 한마디
실제 FAB에서는 제품의 구조와 요구되는 박막 특성에 따라 PVD와 CVD를 구분하여 사용합니다.
예를 들어 금속막은 PVD가 많이 사용되고, 균일한 절연막이 필요한 공정에서는 CVD가 활용되는 경우가 많습니다.
결국 증착공정의 핵심은 얼마나 얇게 증착했는가보다, 원하는 위치에 균일하고 안정적인 박막을 형성했는가에 있습니다.
핵심 정리
증착(Deposition) 공정은 웨이퍼 위에 매우 얇은 박막(Thin Film)을 형성하여 반도체의 구조와 기능을 완성해 나가는 핵심 공정입니다.
식각공정을 통해 원하는 구조를 만든 후에는 새로운 절연막이나 금속막을 형성해야 다음 공정을 진행할 수 있습니다. 이때 사용되는 기술이 바로 증착공정입니다.
증착 방식은 크게 PVD(Physical Vapor Deposition) 와 CVD(Chemical Vapor Deposition) 로 나뉘며, 각각 형성 원리와 장단점이 다릅니다.
- PVD는 물리적인 방법으로 재료를 증착하며, 금속 박막 형성에 널리 사용됩니다.
- CVD는 화학 반응을 이용해 박막을 성장시키며, 복잡한 구조에서도 균일한 막을 형성하는 데 유리합니다.
어떤 방식이 더 뛰어나다기보다 공정 목적과 필요한 박막의 특성에 맞춰 적절한 방법을 선택하는 것이 중요합니다.
증착공정은 단순히 막을 쌓는 작업이 아니라, 반도체 내부에 새로운 기능을 부여하고 다음 공정을 위한 기반을 만드는 중요한 역할을 수행합니다.
다음 글 예고
증착공정을 통해 새로운 박막이 형성되었다면, 이제 반도체가 전기를 원하는 방식으로 흐르게 만들어야 합니다.

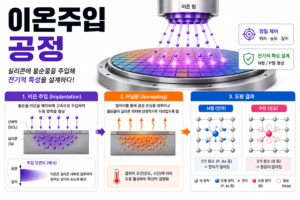

다음 단계인 이온주입(Ion Implantation) 공정에서는 실리콘 내부에 아주 미세한 양의 불순물을 주입하여 전기적 특성을 조절합니다.
순수한 실리콘은 전기가 잘 흐르지 않지만, 이온주입 공정을 거치면 N형과 P형 반도체를 만들 수 있으며, 트랜지스터가 동작하는 기반이 마련됩니다.
다음 글에서는 이온주입 공정의 원리와 역할, 그리고 도핑(Doping)이 왜 반도체에서 중요한지를 초보자도 이해하기 쉽게 살펴보겠습니다.
