이온주입(Ion Implantation) 공정은 실리콘 웨이퍼에 불순물을 주입하여 전기적 특성을 조절하는 반도체 핵심 공정입니다. 도핑(Doping)의 원리와 N형·P형 반도체가 만들어지는 과정을 알아보겠습니다.
증착이 끝났다면 이제 반도체에 ‘전기적 성질’을 부여할 차례
웨이퍼를 만들고, 산화막을 형성하고, 포토와 식각을 통해 원하는 구조를 만들었으며, 증착공정을 통해 새로운 박막도 형성했습니다.
하지만 아직 반도체는 원하는 방식으로 전기가 흐르지 않습니다.
순수한 실리콘(Si)은 전기가 아주 잘 흐르는 도체도 아니고, 거의 흐르지 않는 절연체도 아닙니다.
따라서 반도체가 정상적으로 동작하려면 전류의 흐름을 원하는 방향으로 정밀하게 제어할 수 있어야 합니다.
이 역할을 하는 공정이 바로 이온주입(Ion Implantation) 입니다.
이온주입(Ion Implantation) 공정이란?
이온주입공정은 실리콘 웨이퍼 내부에 매우 적은 양의 불순물(Impurity)을 주입하여 전기적 특성을 조절하는 공정입니다.
이 과정을 도핑(Doping) 이라고 합니다.
주입되는 불순물의 종류와 양에 따라 전기가 잘 흐르는 특성이 달라지며, 이를 이용해 트랜지스터와 같은 반도체 소자를 만들 수 있습니다.
쉽게 말하면, 이온주입 공정은 실리콘이라는 재료에 필요한 기능을 추가하는 과정이라고 할 수 있습니다.
비유로 이해하기
깨끗한 물만 있는 수영장에서는 특별한 변화가 없습니다.
하지만 소량의 염분이나 약품을 넣으면 물의 성질이 달라지는 것처럼, 실리콘도 아주 적은 양의 불순물이 들어가면 전기가 흐르는 방식이 크게 달라집니다.
반도체는 이러한 ‘아주 작은 변화’를 정밀하게 제어하여 다양한 전자기기를 동작 시키는 기술입니다.
현직 엔지니어의 한마디
이온주입공정에서는 불순물을 많이 넣는 것이 중요한 것이 아니라, 어떤 위치에 얼마나 정확한 양을 주입하는가가 더 중요합니다.
주입 농도와 깊이가 조금만 달라져도 트랜지스터의 특성이 변할 수 있기 때문에, 이온의 종류와 에너지, 주입량은 매우 정밀하게 제어됩니다.
도핑을 하면 무엇이 달라질까?
도핑(Doping)은 실리콘에 아주 소량의 불순물을 넣어 전기적 특성을 변화시키는 기술입니다.
주입하는 불순물의 종류에 따라 실리콘은 N형 반도체 또는 P형 반도체가 됩니다.
이 두 종류의 반도체는 전류가 흐르는 방식이 서로 다르며, 반도체 소자를 구성하는 가장 기본적인 요소입니다.
① N형 반도체 (N-Type Semiconductor)
N형 반도체는 실리콘에 인(P, Phosphorus) 또는 비소(As, Arsenic) 와 같은 원소를 주입하여 만듭니다.
이러한 원소는 자유전자를 쉽게 제공하기 때문에, N형 반도체에서는 전자(Electron) 가 전류를 운반하는 주된 역할을 합니다.
쉽게 말해, 전자가 많은 상태의 반도체라고 이해하면 됩니다.
쉽게 이해해보기
고속도로에 자동차가 많이 달릴수록 이동이 활발해지는 것처럼, N형 반도체는 자유전자가 많아 전류가 흐르기 쉬운 상태가 됩니다.
② P형 반도체 (P-Type Semiconductor)
P형 반도체는 실리콘에 붕소(B, Boron) 와 같은 원소를 주입하여 만듭니다.
이 경우에는 전자가 부족한 자리인 정공(Hole) 이 많이 생기며, 정공이 전류를 전달하는 역할을 하게 됩니다.
정공은 실제 입자가 아니라 전자가 비어 있는 공간이지만, 전자가 이동하는 과정에서 정공도 반대 방향으로 움직이는 것처럼 보이기 때문에 전류를 전달하는 것으로 설명합니다.
쉽게 이해해보기
영화관 좌석에서 빈자리가 하나 있을 때, 사람들이 한 칸씩 이동하면 빈자리도 함께 이동하는 것처럼 보입니다.
정공도 이와 비슷한 개념으로 이해하면 됩니다.
N형과 P형은 왜 모두 필요할까?
N형과 P형 반도체는 각각 다른 역할을 수행합니다.
하지만 반도체 소자는 둘 중 하나 만으로는 만들 수 없습니다.
전자와 정공의 특성을 적절히 활용해야 전류를 원하는 방향으로 흐르게 하거나 차단할 수 있기 때문입니다.
따라서 실제 반도체에서는 N형과 P형 영역을 정밀하게 형성하여 트랜지스터와 다이오드 같은 다양한 소자를 제작합니다.
즉, 이온주입공정의 목적은 단순히 불순물을 넣는 것이 아니라, 반도체가 원하는 방식으로 동작할 수 있는 전기적 특성을 만드는 것입니다.
현직 엔지니어의 한마디
실제 이온주입공정에서는 단순히 N형과 P형을 만드는 것에서 끝나지 않습니다.
주입하는 원소의 종류뿐 아니라 주입량(Dose) 과 주입 에너지(Energy) 를 정밀하게 제어하여 원하는 깊이와 농도의 도핑층을 형성합니다.
이러한 조건이 트랜지스터의 성능과 동작 특성을 결정하는 중요한 요소가 됩니다.

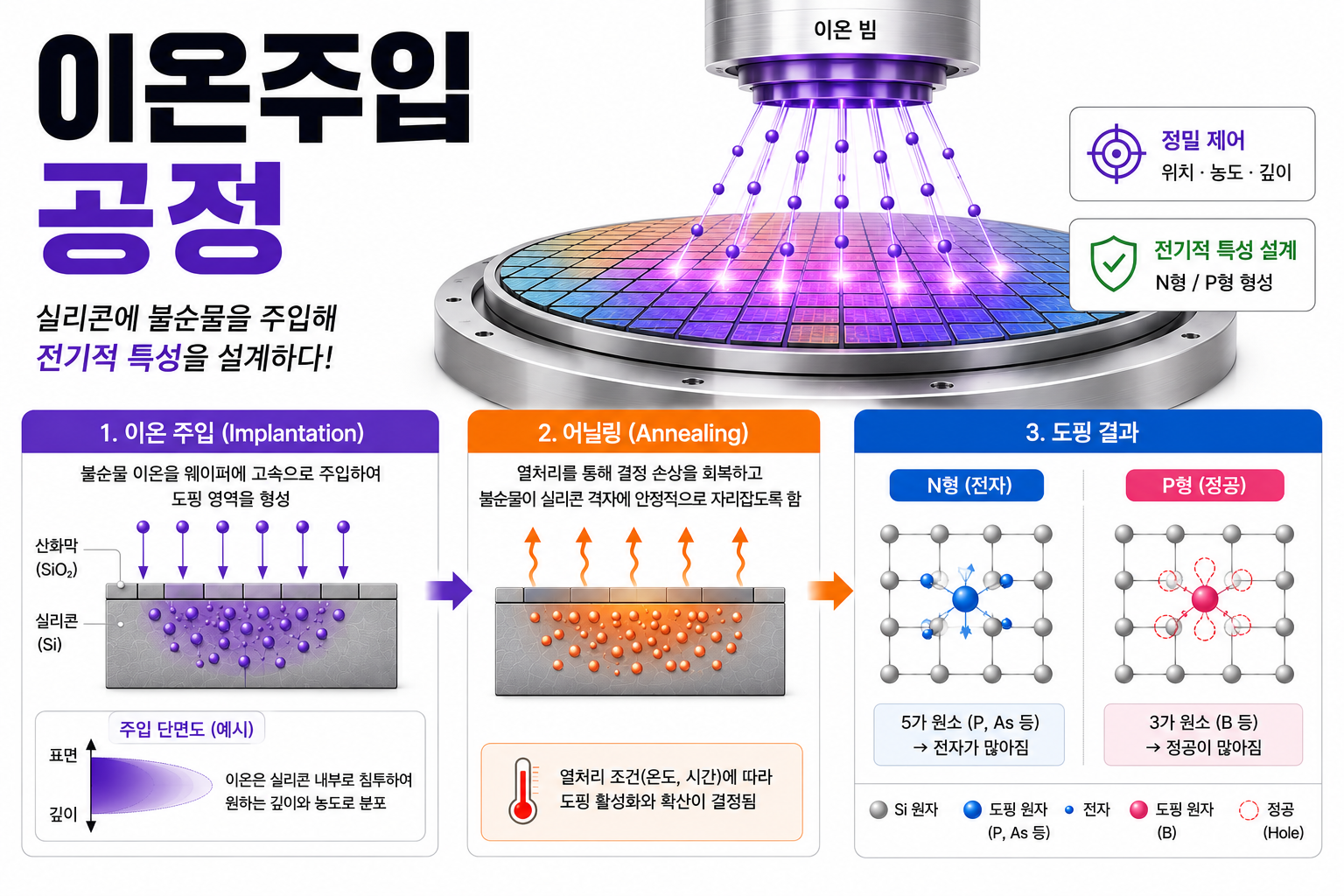

이온은 어떻게 웨이퍼 안으로 들어갈까?
이온주입공정에서는 불순물을 단순히 웨이퍼 위에 뿌리는 것이 아닙니다.
먼저 원하는 원소를 이온(Ion) 상태로 만든 뒤, 전기장을 이용해 높은 속도로 가속시켜 실리콘 내부까지 주입합니다.
이렇게 주입된 이온은 웨이퍼 표면에 머무는 것이 아니라, 일정한 깊이까지 침투하여 도핑층(Doped Layer)을 형성하게 됩니다.
주입 깊이와 농도는 공정 조건에 따라 정밀하게 제어되며, 원하는 전기적 특성을 얻기 위해 매우 중요한 요소가 됩니다.
이온주입이 끝나면 바로 사용할 수 있을까?
이온주입이 완료되었다고 해서 바로 반도체 소자가 완성되는 것은 아닙니다.
고속으로 주입된 이온은 실리콘 결정 구조에 미세한 손상을 남길 수 있습니다.
또한 일부 이온은 아직 전기적 특성을 충분히 발휘하지 못하는 상태입니다.
따라서 이후 열처리(Annealing) 공정을 통해 손상된 결정 구조를 회복시키고, 주입된 불순물이 안정적으로 자리 잡을 수 있도록 합니다.
이 과정을 거쳐야 비로소 도핑 효과가 제대로 나타나며, 반도체가 원하는 전기적 특성을 갖게 됩니다.
쉽게 이해해보기
씨앗을 흙에 심는 것만으로는 바로 식물이 자라지 않습니다.
물과 햇빛을 통해 뿌리를 내리는 과정이 필요한 것처럼, 이온도 실리콘 안에 주입된 후 열처리를 거쳐 안정적으로 자리 잡아야 제 역할을 할 수 있습니다.
이온주입공정의 역할
이온주입공정은 단순히 불순물을 넣는 작업이 아니라, 반도체의 전기적 특성을 설계하는 공정입니다.
어느 위치에 어떤 원소를 얼마나 주입하느냐에 따라 트랜지스터의 성능과 동작 방식이 결정됩니다.
즉, 반도체가 스위치처럼 전류를 켜고 끄는 기능을 수행할 수 있는 것은 바로 이온주입공정을 통해 형성된 도핑 영역 덕분입니다.
현직 엔지니어의 한마디
실제 생산라인에서는 이온주입 이후 열처리 공정까지 함께 고려하여 공정 조건을 최적화합니다.
주입량과 깊이뿐 아니라 열처리 조건까지 적절해야 원하는 전기적 특성을 안정적으로 구현할 수 있기 때문입니다.
이처럼 이온주입공정은 반도체의 ‘전기적 설계’를 완성하는 핵심 공정이라고 할 수 있습니다.
핵심 정리
이온주입(Ion Implantation) 공정은 실리콘 웨이퍼에 불순물을 주입하여 전기적 특성을 조절하는 핵심 공정입니다.
도핑(Doping)을 통해 N형과 P형 반도체를 형성하고, 이를 기반으로 트랜지스터와 같은 반도체 소자가 만들어집니다.
주입된 이온은 열처리(Annealing)를 거쳐 안정적으로 자리 잡으며, 원하는 전기적 특성을 갖게 됩니다.
즉, 이온주입공정은 반도체가 단순한 실리콘 조각이 아니라 전류를 정밀하게 제어하는 전자 소자로 동작하도록 만드는 중요한 단계입니다.
다음 글 예고
이온주입을 통해 반도체의 전기적 특성이 완성되었다면, 이제 각 소자를 서로 연결해야 합니다.
다음 단계인 금속배선(Metallization) 공정에서는 알루미늄(Al)이나 구리(Cu)와 같은 금속을 이용해 트랜지스터와 소자들을 전기적으로 연결하는 배선을 형성합니다.
다음 글에서는 금속배선 공정의 원리와 역할, 그리고 반도체 내부에서 전기 신호가 어떻게 전달되는지 알아보겠습니다.
