반도체는 어떤 과정을 거쳐 만들어질까요? 웨이퍼 제조부터 패키징과 테스트까지, 반도체 8대 공정을 초보자도 이해하기 쉽게 설명해 보겠습니다. 실제 반도체 장비 엔지니어의 시각으로 핵심 내용을 정리했습니다.

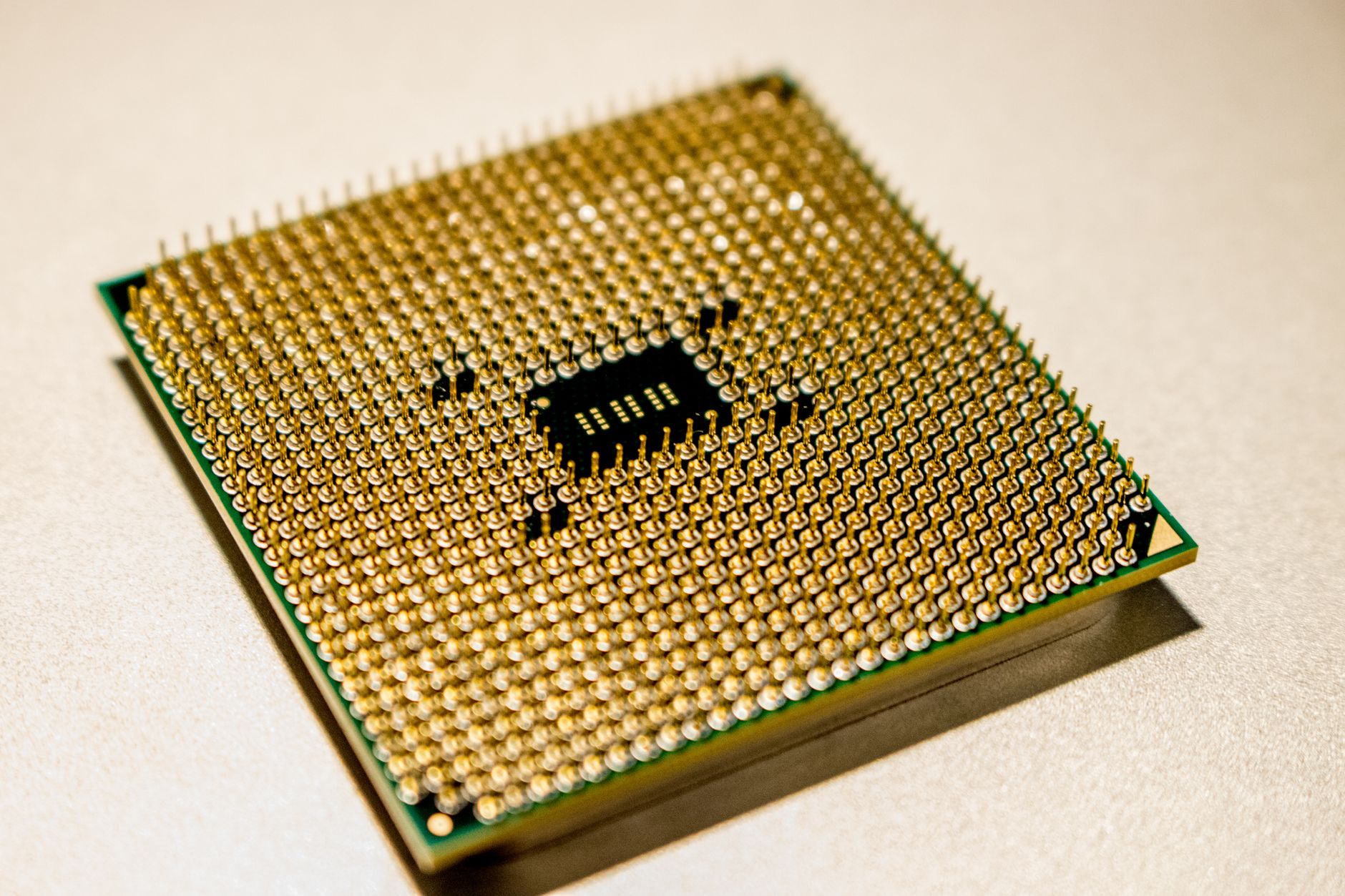

반도체는 어떻게 만들어질까?
우리가 매일 사용하는 스마트폰, 노트북, 자동차, AI 서버까지. 이 모든 전자기기의 핵심에는 ‘반도체’가 들어 있습니다.
다들 알다시피, 최근 인공지능(AI)의 발전과 함께 엔비디아(NVIDIA), TSMC, 삼성전자, SK하이닉스와 같은 반도체 기업들이 세계 산업을 이끌고 있습니다. 하지만 많은 사람들이 반도체가 중요하다는 사실은 알고 있어도, 실제로 반도체가 어떤 과정을 거쳐 만들어지는지는 잘 모르는 경우가 많습니다.
반도체는 단순히 실리콘 위에 회로를 그리는 것 만으로 완성되지 않습니다. 수백, 수천 개의 공정을 반복하며 머리카락보다 훨씬 얇은 회로를 정밀하게 형성해야 합니다.( ※ 머리카락은[㎛], 반도체 회로 패턴은[㎚] 단위)
그렇기에 반도체는 작은 먼지 하나 만으로도 불량이 발생할 수 있고, 대부분의 공정은 초미세 환경이 유지되는 클린룸(Clean Room)에서 이루어집니다.
이번 글에서는 반도체 제조의 전체 흐름을 이해할 수 있도록 반도체 8대 공정을 순서대로 살펴보겠습니다. 각 공정의 역할을 먼저 큰 그림으로 이해하면 이후의 세부 공정을 훨씬 쉽게 이해할 수 있습니다.
또한 앞으로 이어질 시리즈에서는 웨이퍼 제조부터 산화, 포토, 식각, 증착, 이온주입, 금속배선, 테스트 및 패키징까지 각 공정을 하나씩 자세히 다룰 예정입니다.
반도체란 무엇일까?
반도체(Semiconductor)는 말 그대로 전기가 잘 통하는 도체(Conductor)와 전기가 거의 통하지 않는 부도체(Insulator)의 중간 성질을 가진 물질입니다.
하지만 반도체의 진짜 특징은 단순히 ‘중간 정도로 전기가 흐른다’는 것이 아닙니다.
필요에 따라 전기의 흐름을 자유롭게 제어할 수 있다는 점이 반도체 기술의 핵심입니다.
예를 들어 스마트폰에서 앱을 실행하거나, 컴퓨터가 연산을 수행하고, 자동차의 자율주행 시스템이 주변 환경을 인식하는 모든 과정은 수십억 개의 반도체 소자가 전기를 매우 빠른 속도로 켜고 끄는 과정을 반복하며 이루어집니다.
즉, 반도체는 현대 전자기기의 ‘두뇌’ 역할을 하는 핵심 부품이라고 할 수 있습니다.
반도체는 왜 중요한가?
오늘날 반도체는 우리 생활과 산업 전반에서 없어서는 안 될 존재가 되었습니다.
익히 알고 계시겠지만, 대표적인 활용 분야는 다음과 같습니다.
- 스마트폰과 태블릿
- 노트북 및 데스크톱 PC
- 데이터센터와 AI 서버
- 자율주행 자동차
- 산업용 로봇
- 의료 장비
- 가전제품
- 우주항공 및 국방 산업
특히 최근에는 생성형 AI와 고성능 컴퓨팅(HPC)의 발전으로 인해 고성능 반도체 수요가 폭발적으로 증가하고 있습니다.
AI가 복잡한 연산을 빠르게 수행하기 위해서는 수많은 트랜지스터가 집적된 고성능 반도체가 필요하며, 이러한 반도체를 얼마나 정밀하게 제조할 수 있는지가 현재는 국가 경쟁력으로 이어지고 있습니다.
그래서 삼성전자, SK하이닉스, TSMC, Intel과 같은 기업들은 더 작고, 더 빠르며, 더 적은 전력을 사용하는 반도체를 만들기 위해 막대한 비용을 투자하고 있습니다.
반도체는 왜 여러 공정을 거쳐 만들어질까?
최신 반도체 칩 하나에는 수십억 개 이상의 트랜지스터가 머리카락 굵기보다 훨씬 작은 크기로 집적되어 있습니다.
이처럼 미세한 구조를 만들기 위해서는 하나의 공정 만으로는 충분하지 않습니다.
예를 들어 회로를 형성하기 위해서는 먼저 산화막을 만들고, 그 위에 회로를 그린 뒤, 필요 없는 부분을 제거하고, 새로운 막을 다시 증착하는 과정을 반복해야 합니다.
이러한 작업은 한 번으로 끝나지 않으며, 제품의 종류에 따라 수백 번에서 많게는 천 번 이상의 세부 공정이 반복됩니다.
우리가 흔히 말하는 ‘반도체 8대 공정’은 이 복잡한 제조 과정을 이해하기 쉽도록 핵심 단계만 구분한 개념입니다.
즉, 실제 생산라인에서는 훨씬 더 많은 세부 공정이 존재하지만, 큰 흐름은 8개의 핵심 공정으로 설명할 수 있습니다.
현직 엔지니어의 한마디
폭발적인 수요에 맞는 생산력을 위해서는 반도체 장비에 대한 관리가 무척 중요합니다. F1 선수들이 아무리 실력이 좋아도, 차량의 정비 상태가 엉망이면 제 실력을 뽐낼 수 없는것처럼요.
마찬가지로 반도체 산업에서 또한 장비의 온도, 습도, 압력, 화학약품의 농도, 노광량, 정렬 오차 등 수많은 변수들이 실시간으로 관리되어야 합니다.
특히 미세 공정에서는 사람의 눈으로는 보이지 않는 수준의 오차로 제품의 성능과 수율에 치명적인 영향을 줄 수 있기 때문에, 제조 기술만큼 공정 관리와 데이터 분석 능력도 매우 중요합니다.
반도체 8대 공정 한눈에 보기
반도체는 하나의 공정으로 완성되지 않습니다.
실리콘 웨이퍼 위에 회로를 형성하고, 불필요한 부분을 제거하며, 새로운 막을 쌓고, 금속 배선을 연결하는 과정을 반복해야 비로소 하나의 반도체 칩이 완성됩니다.
이러한 제조 과정을 크게 구분하면 다음과 같은 반도체 8대 공정으로 정리할 수 있습니다.
| 공정 | 주요 역할 |
|---|---|
| ① 웨이퍼 제조 | 반도체의 기반이 되는 실리콘 웨이퍼를 제작 |
| ② 산화(Oxidation) | 웨이퍼 표면에 산화막을 형성하여 절연층 생성 |
| ③ 포토(Photo Lithography) | 회로 패턴을 웨이퍼 위에 형성 |
| ④ 식각(Etching) | 필요 없는 부분을 선택적으로 제거 |
| ⑤ 증착(Deposition) | 새로운 박막(Thin Film)을 형성 |
| ⑥ 이온주입(Ion Implantation) | 반도체의 전기적 특성을 조절 |
| ⑦ 금속배선(Metallization) | 트랜지스터를 서로 연결하는 배선 형성 |
| ⑧ 테스트 및 패키징 | 정상 동작 여부를 검사하고 제품으로 완성 |
이 8개의 공정은 각각 독립적으로 존재하는 것이 아니라, 하나의 공정 결과가 다음 공정의 품질을 결정하는 연속적인 과정입니다.
예를 들어 포토 공정에서 회로가 정확하게 형성되지 않으면 이후 식각 공정에서도 원하는 형태를 만들 수 없으며, 결국 최종 제품의 성능에도 영향을 미치게 됩니다.
Clean(세정) 공정은 왜 8대 공정에 포함되지 않을까?
몇몇 예리하신 분들은, “Clean(세정) 공정은 왜 8대 공정에 포함되지 않나요?”라는 궁금증을 가질 수 있습니다.
결론부터 말하면 세정 공정은 특정 공정 하나가 아니라 거의 모든 공정 사이에서 반복적으로 수행되는 필수 공정이기 때문입니다.
예를 들어 한번 사용을 마친 식기는 세제로 한 번 깨끗이 닦아줘야 다음 식사 때 다시 사용할 수 있습니다.
같은 개념으로, 포토 공정을 마친 뒤에는 포토레지스트(PR) 잔여물을 제거해야 하고, 식각 공정 이후에는 부산물과 미세 입자를 깨끗하게 제거해야 합니다. 또한 증착이나 금속배선 공정 전에도 웨이퍼 표면의 오염을 제거해 다음 공정의 품질을 유지합니다.
반도체는 나노미터(㎚) 단위의 초미세 공정으로 제작되기 때문에 사람의 눈에 보이지 않는 먼지나 화학물질의 잔여물도 수율(Yield)에 영향을 줄 수 있습니다. 따라서 세정 공정은 특정 단계에서 한 번만 수행되는 것이 아니라, 각 공정의 품질을 유지하기 위해 제조 과정 전반에 걸쳐 반복적으로 이루어지는 핵심 공정입니다.
즉, 반도체 제조를 이해하기 위해서는 8대 공정을 먼저 큰 흐름으로 익히고, 세정 공정은 모든 공정을 연결하며 품질을 유지하는 ‘숨은 조력자’라고 이해하면 가장 정확합니다.
현직 엔지니어의 한마디
사실, ‘8대 공정’이라는 단어에 큰 비중을 두실 필요는 전혀 없습니다. 이 용어는 그저 반도체를 처음 접하는 분들이 이해하기 쉽도록 만든 참고자료 정도이기 때문입니다.
생산라인에서는 “좋은 공정은 깨끗한 웨이퍼에서 시작된다”는 말이 있을 정도로 세정 공정이 중요합니다. 아무리 정밀한 노광이나 식각을 수행하더라도 미세한 오염이 남아 있다면 다음 공정에서 불량으로 이어질 수 있습니다. 그래서 실제 FAB에서는 세정 장비와 화학약품 관리도 수율을 좌우하는 중요한 요소입니다.
공정 하나하나가 중요한 이유
반도체 제조는 흔히 ‘집을 짓는 과정’에 비유됩니다.
먼저 튼튼한 땅을 준비하고, 기초를 다지고, 벽을 세우고, 전기 배선을 연결한 뒤 마지막으로 내부를 점검해야 하나의 건물이 완성됩니다.
반도체 역시 마찬가지입니다.
기초가 되는 웨이퍼 위에 절연막을 만들고, 회로를 그린 뒤, 필요 없는 부분을 제거하고, 다시 새로운 막을 형성하는 작업을 수차례 반복해야 하나의 반도체 칩이 완성됩니다.
즉, 어느 하나의 공정만 뛰어나서는 좋은 반도체를 만들 수 없습니다.
모든 공정이 서로 유기적으로 연결되어 있으며, 앞 공정에서 발생한 작은 오차가 뒤 공정으로 이어질수록 점점 커질 수 있기 때문입니다.
반도체 공정은 순서가 바뀔 수 있을까?
많은 분들이 궁금해하는 질문 중 하나가 바로 이것입니다.
결론부터 말하면 대부분의 핵심 공정은 정해진 틀에 따라 진행됩니다.
예를 들어 회로를 먼저 형성하지 않고 금속 배선을 연결할 수는 없습니다.
또한 산화막이 형성되지 않은 상태에서는 원하는 절연 특성을 얻기 어렵기 때문에 공정 순서가 매우 중요합니다.
물론 실제 생산라인에서는 제품의 종류와 공정 기술에 따라 세부 공정이 추가되거나 반복되기도 하지만, 큰 흐름은 일반적으로 8대 공정을 기반으로 진행됩니다.
현직 엔지니어의 한마디
실제 반도체 생산라인에서는 ‘8대 공정’이라는 표현보다 각 세부 공정명이나 장비명을 더 자주 사용합니다.
예를 들어 포토 공정 안에서도 PR 코팅(Coating), 소프트베이크(Soft Bake), 노광(Exposure), 현상(Develop), 하드베이크(Hard Bake)처럼 여러 단계로 나뉘며, 각각의 공정 조건을 세심하게 관리합니다.
따라서 ‘8대 공정’은 반도체 제조를 이해하기 위한 큰 틀이라고 생각하면 가장 이해하기 쉽습니다.
앞으로 이어질 시리즈
이번 글에서는 반도체 제조의 전체 흐름을 살펴보았습니다.
다음 글부터는 각 공정을 하나씩 자세히 알아볼 예정입니다.
앞으로 다룰 내용은 다음과 같습니다.

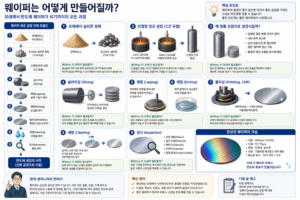

- 웨이퍼 제조 공정
- 산화(Oxidation) 공정
- 포토(Photo Lithography) 공정
- 식각(Etching) 공정
- 증착(Deposition) 공정
- 이온주입(Ion Implantation) 공정
- 금속배선(Metallization) 공정
- 테스트 및 패키징 공정
각 글에서는 공정의 원리뿐 아니라 실제 생산라인에서 어떤 역할을 하는지, 그리고 현직 엔지니어 관점에서 느끼는 부분도 함께 소개할 예정입니다.
