웨이퍼는 반도체 제조의 출발점입니다. 실리콘이 반도체 웨이퍼로 만들어지는 과정부터 잉곳 성장, 슬라이싱, 연마, 세정, 검사까지 웨이퍼 제조 공정에 대하여 알아보겠습니다.
모든 반도체는 웨이퍼에서 시작된다
스마트폰의 AP(Application Processor), 컴퓨터의 CPU, AI 서버에 사용되는 GPU와 메모리 반도체까지 모든 반도체는 하나의 공통점을 가지고 있습니다.
바로 ‘웨이퍼(Wafer)’ 위에서 만들어진다는 것입니다.
웨이퍼는 반도체 회로를 형성하는 기판(Substrate) 역할을 하는 얇고 둥근 원판입니다. 이후 진행되는 산화, 포토, 식각, 증착, 이온주입, 금속배선 등의 모든 공정은 이 웨이퍼 위에서 이루어집니다.
즉, 웨이퍼의 품질이 좋지 않다면 아무리 첨단 공정을 적용하더라도 고성능 반도체를 만들기 어렵습니다.
이 때문에 웨이퍼 제조는 단순히 실리콘 판을 만드는 작업이 아니라, 반도체의 성능과 수율을 결정하는 첫 번째 핵심 공정으로 평가됩니다.
웨이퍼(Wafer)란 무엇일까?
웨이퍼는 초고순도 실리콘(Silicon)을 원료로 만들어지는 매우 얇은 원형 판입니다.
이 위에 수십억 개의 트랜지스터와 미세 회로가 형성되며, 하나의 웨이퍼에서는 수백 개에서 많게는 수천 개의 반도체 칩이 동시에 생산됩니다.
제조가 완료된 후에는 각각의 칩을 절단(Dicing)하여 우리가 사용하는 CPU, GPU, 메모리 반도체와 같은 개별 제품으로 완성합니다.
현재 반도체 산업에서는 300mm(12인치) 웨이퍼가 가장 널리 사용되고 있으며, 일부 공정에서는 200mm(8인치) 웨이퍼도 여전히 활용되고 있습니다.
웨이퍼의 크기가 커질수록 한 번에 더 많은 칩을 생산할 수 있기 때문에 생산성이 향상되고 제조 비용을 절감할 수 있다는 장점이 있습니다.
왜 실리콘(Silicon)을 사용할까?
반도체 재료에는 실리콘 외에도 갈륨비소(GaAs), 탄화규소(SiC), 질화갈륨(GaN) 등 다양한 소재가 사용됩니다.
그럼에도 불구하고 실리콘이 가장 널리 사용되는 이유는 다음과 같습니다.
- 지구상에서 풍부하게 존재하는 원소로 원재료 확보가 쉽다.
- 전기적 특성이 우수하여 반도체 소자를 안정적으로 구현할 수 있다.
- 산화막(SiO₂)을 쉽게 형성할 수 있어 절연층 제작에 유리하다.
- 높은 내구성과 열적 안정성을 갖추고 있다.
- 대량 생산 기술이 오랫동안 발전해 제조 비용 경쟁력이 높다.
이러한 장점 덕분에 오늘날 대부분의 메모리 반도체와 시스템 반도체는 실리콘 웨이퍼를 기반으로 생산되고 있습니다.
현직 엔지니어의 한마디
실제 FAB에서는 웨이퍼를 단순한 ‘실리콘 판’으로 생각하지 않습니다. 웨이퍼 표면의 평탄도(Flatness), 미세 결함(Defect), 오염도(Contamination)와 같은 요소가 이후 공정의 품질과 수율에 직접적인 영향을 미치기 때문입니다. 그래서 웨이퍼는 반도체 제조의 출발점이자, 모든 공정의 품질을 좌우하는 가장 중요한 기반이라고 할 수 있습니다.
웨이퍼는 어떻게 만들어질까?
앞에서 웨이퍼가 반도체 제조의 출발점이라는 것을 알아보았습니다.
그렇다면 웨이퍼는 처음부터 둥근 판 형태로 만들어질까요?
정답은 아닙니다.
웨이퍼는 우리가 흔히 볼 수 있는 모래에서 시작해, 여러 단계를 거쳐 지금의 모습으로 만들어집니다.

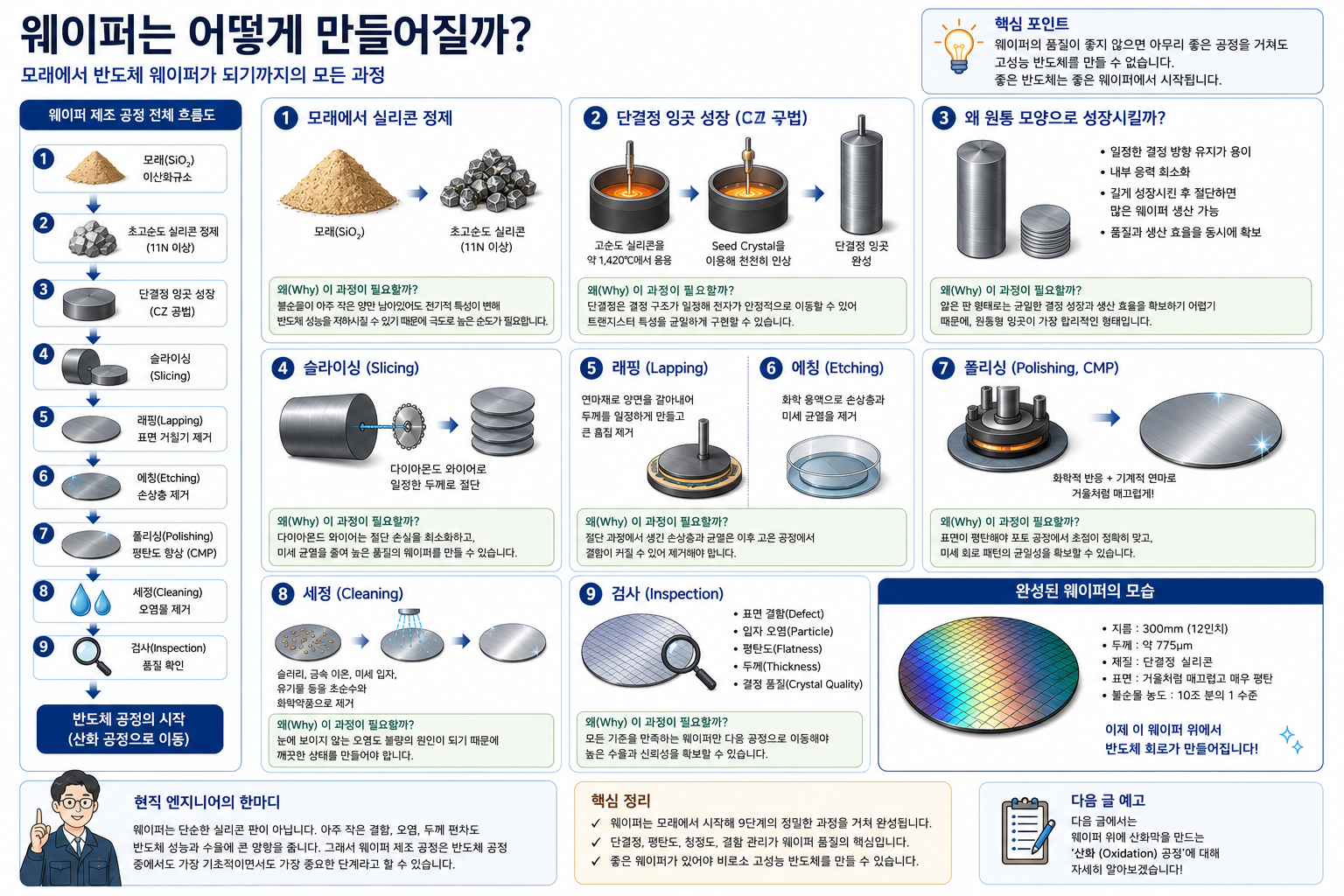

아래는 웨이퍼 제조 과정을 간단하게 나타낸 흐름입니다.
모래(이산화규소) → 고순도 실리콘 정제 → 단결정 잉곳(Ingot) → 성장 슬라이싱(Slicing) → 래핑(Lapping) → 식각(Etching) → 폴리싱(Polishing) → 세정 (Cleaning) → 웨이퍼 완성
이제 각 단계를 하나씩 살펴보겠습니다.
① 모래에서 반도체용 실리콘으로
반도체의 원료는 실리콘(Silicon)입니다.
실리콘은 자연 상태에서 순수한 형태로 존재하는 것이 아니라 대부분 이산화규소(SiO₂) 형태로 모래나 석영 속에 포함되어 있습니다.
하지만 이 상태로는 반도체를 만들 수 없습니다.
반도체는 아주 작은 불순물 하나만으로도 전기적 특성이 달라질 정도로 민감하기 때문입니다.
그래서 여러 차례의 화학적 정제 과정을 거쳐 99.999999999%(11N 이상)의 초고순도 실리콘을 생산하게 됩니다.
이처럼 극도로 높은 순도를 가진 실리콘을 전자급 실리콘(Electronic Grade Silicon)이라고 합니다.
왜 이렇게 높은 순도가 필요할까?
반도체는 전자의 이동을 매우 정밀하게 제어해야 합니다.
만약 실리콘 안에 원하지 않는 금속이나 불순물이 섞여 있다면 전류가 예상하지 못한 방향으로 흐르거나 누설 전류가 발생해 제품의 성능과 수율이 크게 떨어질 수 있습니다.
그래서 반도체용 실리콘은 일반 산업용 실리콘보다 훨씬 엄격한 품질 기준으로 생산됩니다.
② 단결정 잉곳(Ingot) 성장
초고순도 실리콘은 약 1,420℃ 이상의 고온에서 완전히 녹인 뒤, 작은 씨앗 결정(Seed Crystal)을 이용해 천천히 위로 끌어올립니다.
이 과정을 통해 하나의 결정 방향만을 갖는 기다란 원통 형태의 실리콘이 만들어지는데, 이것을 단결정 잉곳(Single Crystal Ingot)이라고 합니다.
가장 널리 사용되는 제조 방법은 초크랄스키(Czochralski, CZ) 공법이며, 대부분의 메모리 및 시스템 반도체용 웨이퍼가 이 방법으로 생산됩니다.
왜 단결정을 사용할까?
만약 여러 결정이 뒤섞인 다결정(Polycrystal)을 사용하면 결정과 결정이 만나는 경계(Grain Boundary)에서 전자의 이동이 방해받을 수 있습니다.
반면 단결정은 결정 구조가 일정하기 때문에 전자가 안정적으로 이동할 수 있으며, 트랜지스터의 특성을 균일하게 구현할 수 있습니다.
다시 말해, 고성능 반도체를 만들기 위해서는 단결정 웨이퍼가 필수적입니다.
③ 왜 원통 모양으로 성장 시킬까?
처음 반도체를 공부하는 사람이라면 이런 궁금증이 생길 수 있습니다.
어차피 둥근 웨이퍼를 만들 건데 처음부터 얇은 판으로 만들면 안 될까?
하지만 얇은 판 형태로 결정이 성장하면 내부 응력이 커지고 균일한 결정 구조를 유지하기 어렵습니다.
반면 원통 형태는 결정이 일정한 방향으로 안정적으로 성장하기에 유리하며, 길게 성장 시킨 뒤 일정한 두께로 절단하면 동일한 품질의 웨이퍼를 수백 장 생산할 수 있습니다.
즉, 원통형 잉곳은 결정 품질과 생산 효율을 동시에 확보하기 위한 가장 합리적인 형태인 것입니다.
④ 잉곳을 얇게 자르는 슬라이싱(Slicing)
단결정 잉곳이 완성되면 바로 반도체 공정에 사용할 수 있는 것은 아닙니다.
잉곳은 길고 단단한 원통 형태이기 때문에, 먼저 일정한 두께로 얇게 절단해야 합니다. 이 과정을 슬라이싱(Slicing)이라고 합니다.
최근에는 초정밀 다이아몬드 와이어(Diamond Wire)를 이용해 잉곳을 수백 장의 얇은 원판으로 절단합니다.
웨이퍼의 두께는 사용 목적에 따라 다르지만 일반적인 300mm 웨이퍼는 약 775㎛(0.775mm) 정도입니다.
절단이 끝난 웨이퍼는 아직 표면이 거칠고 미세한 흠집이 남아 있기 때문에 바로 사용할 수는 없습니다.
왜 다이아몬드 와이어를 사용할까?
실리콘은 단단하지만 매우 깨지기 쉬운(Brittle) 특성을 가지고 있습니다.
일반 절단 방식은 웨이퍼 가장자리에 미세 균열(Micro Crack)을 발생시킬 수 있기 때문에, 절단 손실(Kerf Loss)을 최소화하면서도 높은 정밀도를 확보할 수 있는 다이아몬드 와이어가 널리 사용됩니다.
⑤ 래핑(Lapping)과 에칭(Etching)
슬라이싱된 웨이퍼는 표면이 울퉁불퉁하고 절단 과정에서 발생한 손상층(Damage Layer)이 남아 있습니다.
이를 제거하기 위해 먼저 래핑(Lapping) 공정을 수행합니다.
래핑은 연마재를 이용해 웨이퍼 양면을 균일하게 갈아내는 과정으로, 두께를 일정하게 맞추고 표면의 큰 흠집을 제거하는 역할을 합니다.
이후에는 에칭(Etching) 공정을 통해 슬라이싱 과정에서 발생한 미세 균열과 손상층을 화학적으로 제거합니다.
이 과정을 거치면 웨이퍼의 결정 구조가 안정되고 이후 공정에서 발생할 수 있는 결함 가능성을 줄일 수 있습니다.
왜 손상층을 제거해야 할까?
웨이퍼 표면에 미세한 균열이 남아 있으면 이후 고온 공정에서 균열이 더 커질 수 있습니다.
또한 산화막 형성이나 포토 공정의 균일성에도 영향을 줄 수 있기 때문에 손상층 제거는 매우 중요한 작업입니다.
⑥ 폴리싱(Polishing)
래핑과 에칭이 끝난 웨이퍼도 아직은 반도체를 만들기에는 충분하지 않습니다.
트랜지스터와 미세 회로는 나노미터(㎚) 단위의 정밀도로 형성되기 때문에 웨이퍼 표면은 거의 거울과 같은 수준으로 평탄해야 합니다.
이를 위해 수행하는 공정이 폴리싱(Polishing)입니다.
화학적 반응과 기계적 연마를 함께 이용하는 CMP(Chemical Mechanical Polishing) 기술을 통해 표면을 매우 평탄하게 만듭니다.
이 과정을 거친 웨이퍼는 빛이 반사될 정도로 매끄러운 표면을 가지게 됩니다.
왜 이렇게까지 평탄해야 할까?
반도체 공정에서는 포토 공정을 통해 아주 미세한 회로를 웨이퍼 위에 형성합니다.
만약 표면 높이가 일정하지 않으면 초점(Focus)이 맞지 않아 회로 패턴이 흐려지거나 선폭(Critical Dimension)이 달라질 수 있습니다.
결국 웨이퍼의 평탄도는 이후 모든 공정의 정밀도를 결정하는 매우 중요한 요소입니다.
⑦ 세정(Cleaning)과 검사(Inspection)
모든 가공이 끝난 웨이퍼는 마지막으로 세정(Cleaning) 공정을 거칩니다.
연마 과정에서 발생한 슬러리(Slurry), 금속 이온, 미세 입자(Particle), 유기물 등을 제거하여 깨끗한 상태를 만듭니다.
반도체 제조에서는 사람의 눈으로 보이지 않는 작은 오염도 불량의 원인이 될 수 있기 때문에 초순수(DI Water)와 특수 화학약품을 이용해 매우 엄격한 세정이 이루어집니다.
세정이 완료된 후에는 최종 검사(Inspection)를 실시합니다.
검사 항목에는 다음과 같은 요소들이 포함됩니다.
- 표면 결함(Defect)
- 입자 오염(Particle)
- 평탄도(Flatness)
- 두께(Thickness)
- 결정 품질(Crystal Quality)
검사를 통과한 웨이퍼만이 다음 단계인 산화(Oxidation) 공정으로 이동하게 됩니다.
현직 엔지니어의 한마디
반도체 생산라인에서는 “공정이 끝났다”보다 “다음 공정을 시작할 준비가 되었다”는 표현을 더 자주 사용합니다.
웨이퍼는 하나의 공정이 끝날 때마다 반드시 세정과 품질 확인을 거쳐야 합니다. 작은 오염이나 미세한 결함을 그대로 다음 공정으로 넘기면 시간이 지날수록 불량이 누적될 수 있기 때문입니다.
그래서 실제 FAB에서는 공정 기술만큼이나 검사와 품질 관리가 수율을 높이는 핵심 요소로 여겨집니다.
