포토공정은 반도체 제조에서 가장 중요한 공정 중 하나로, ‘반도체 공정의 꽃’이라고도 칭합니다. 포토레지스트(PR), 노광(Exposure), 현상(Develop)의 원리부터 실제 반도체 회로가 만들어지는 과정, ‘반도체 공정의 꽃’의 구성에 대해 이야기 해보겠습니다.
반도체 회로는 어떻게 만들어질까
우리가 사용하는 스마트폰, 노트북, AI 반도체에는 수십억 개의 트랜지스터가 집적되어 있습니다.
이처럼 작은 회로를 사람의 손으로 직접 그리는 것은 불가능합니다.
그렇다면 반도체는 어떻게 머리카락보다 훨씬 가는 회로를 만들 수 있을까요?
그 비밀이 바로 포토(Photo Lithography) 공정입니다.
포토공정은 빛(Light)을 이용하여 웨이퍼 위에 매우 정밀한 회로 패턴을 형성하는 공정입니다.
쉽게 말하면, 사진을 인화하는 원리와 비슷하게 빛을 이용해 원하는 회로만 웨이퍼 위에 옮겨 그리는 과정이라고 생각하면 됩니다.
포토공정과 노광공정은 같은 의미일까?
반도체를 처음 공부하면 가장 많이 헷갈리는 부분이 바로 이것입니다.
많은 사람들이 포토공정과 노광공정을 같은 의미로 사용하지만, 엄밀히 말하면 두 용어는 조금 다릅니다.
포토공정은 PR(Photoresist)를 도포하고, 빛을 이용해 회로를 형성한 뒤, 현상을 통해 원하는 패턴을 만드는 전체 과정을 의미합니다.
반면 노광(Exposure)은 그 과정 중에서 빛을 조사하여 회로 패턴을 웨이퍼에 전사하는 핵심 단계입니다.
즉, ‘포토공정 안에 노광공정이 포함되어 있다.‘ 라고 이해하는 것이 정확합니다.
왜 포토공정이 중요할까?
반도체 성능은 얼마나 작은 회로를 얼마나 정확하게 만들 수 있는지에 따라 결정됩니다.
같은 면적 안에 더 많은 트랜지스터를 집적할수록 성능은 향상되고 소비전력은 감소합니다.
이를 가능하게 하는 공정이 바로 포토공정입니다.
현재 첨단 반도체에서는 수십 나노미터보다 훨씬 작은 회로를 형성해야 하며, 최신 공정에서는 EUV(Extreme Ultraviolet) 노광 기술까지 활용되고 있습니다.
포토공정의 정밀도가 조금만 떨어져도 회로 선폭(Critical Dimension)이 달라지거나 위치가 어긋나(Overlay Error) 이후 식각과 증착 공정에도 영향을 미칠 수 있습니다.
결국 포토공정은 반도체 제조 전체의 정밀도를 결정하는 핵심 공정이라고 할 수 있습니다.
비유로 이해하기
도장을 찍기 전에 도장을 잉크에 묻히고 정확한 위치에 눌러야 원하는 모양이 나오는 것처럼, 포토공정도 PR을 바르고, 빛을 이용해 원하는 회로를 정확한 위치에 전사하는 과정입니다.
도장이 조금만 비뚤어져도 모양이 달라지듯, 포토공정에서도 아주 작은 오차가 이후 공정 전체에 영향을 줄 수 있습니다.
현직 엔지니어의 한마디
많은 분들이 노광장비는 단순히 빛을 비추는 장비라고 생각하지만, 실제 생산라인에서는 얼마나 정확한 위치에, 얼마나 적절한 초점으로, 얼마나 균일한 에너지(Dose)를 조사했는가가 더 중요합니다.
특히 미세공정에서는 나노미터 수준의 정렬 오차(Overlay Error)도 수율에 영향을 줄 수 있기 때문에, 포토공정은 반도체 제조에서 가장 정밀한 공정 가운데 하나로 꼽힙니다.
현직에서는 첫 번째로 어려운 기계가 인공위성, 그 다음이 노광장비라는 재밌는 이야기가 있습니다..

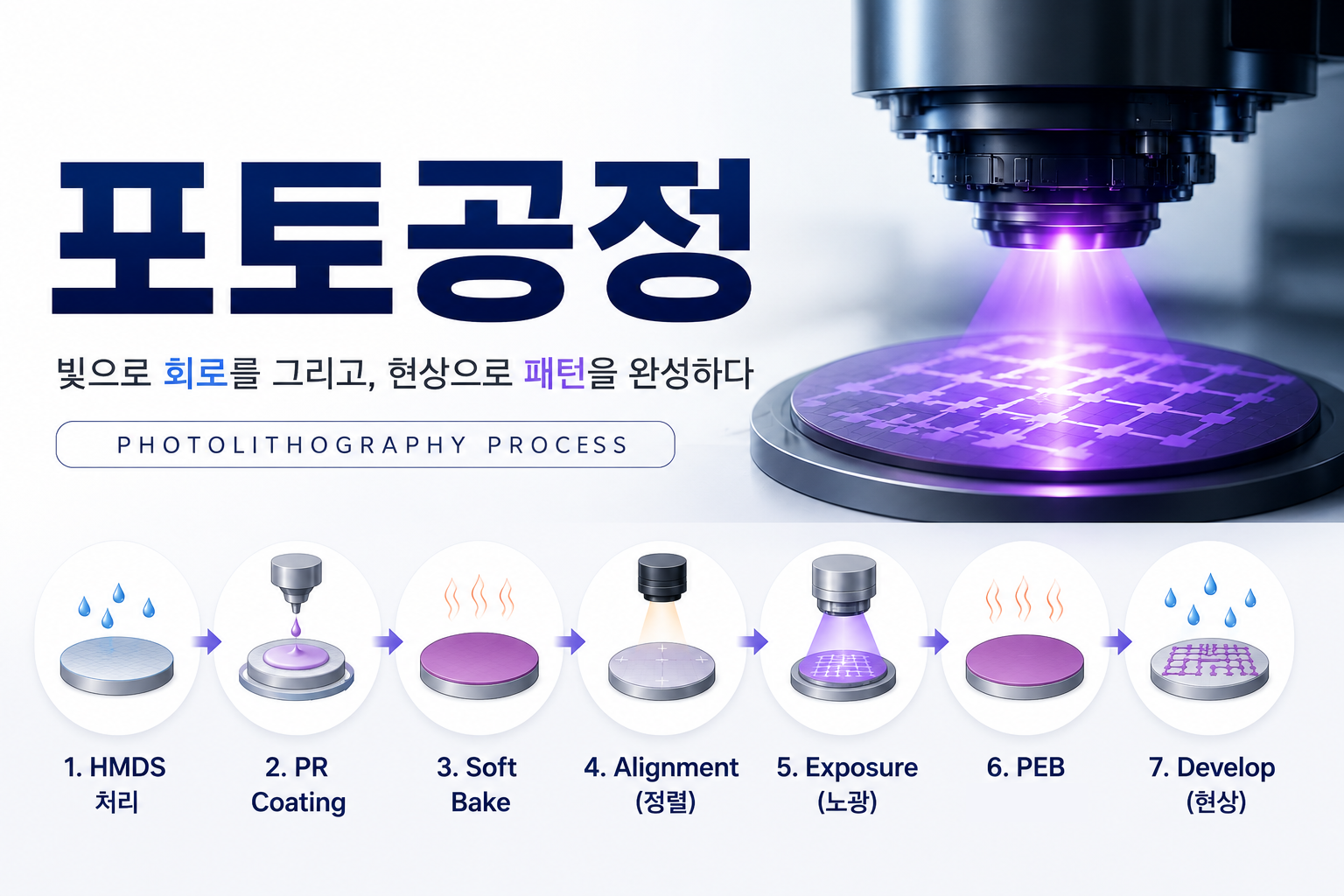

포토공정은 어떤 순서로 진행될까?
포토공정은 단순히 빛을 비추는 작업이 아닙니다.
웨이퍼 표면의 상태를 준비하는 단계부터 회로 패턴을 형성하고 검사하는 단계까지, 여러 공정이 정해진 순서대로 진행됩니다.
전체 흐름은 다음과 같습니다.
HMDS 처리
↓
PR(Photoresist) Coating
↓
Soft Bake
↓——————————-
Alignment
↓
Exposure(노광)
↓——————————-
PEB(Post Exposure Bake)
↓
Develop(현상)
표시된 점선을 기준으로 PR코팅(Coating) → 노광(Exposure) → 현상(Develop)의 큰 3단계를 구성하게 됩니다.
① HMDS(Hexamethyldisilazane)
포토공정의 첫 단계는 HMDS(Hexa-Methyl-Di-Silazane) 처리입니다.
HMDS는 웨이퍼 표면의 수분을 제거하고, 이후 도포되는 포토레지스트(PR)가 실리콘 표면에 잘 달라붙도록 도와주는 접착 촉진제(Adhesion Promoter) 역할을 합니다.
쉽게 말해 페인트를 칠하기 전에 프라이머를 바르는 과정과 비슷합니다.
왜 HMDS가 필요할까?
웨이퍼 표면에 수분이 남아 있으면 PR이 들뜨거나 벗겨질 수 있습니다. HMDS는 이러한 문제를 줄여 안정적인 패턴 형성을 가능하게 합니다.
② PR(Photoresist) Coating
이제 웨이퍼 위에 포토레지스트(Photoresist, PR) 를 도포합니다.
PR은 빛에 반응하는 특수한 감광성 물질입니다.
웨이퍼 중앙에 소량의 PR을 떨어뜨린 뒤, 웨이퍼를 고속으로 회전시키는 스핀 코팅(Spin Coating) 방식을 사용해 얇고 균일한 막을 형성합니다.
PR의 두께는 회전 속도(RPM), 점도, 시간 등에 따라 달라지며, 공정 목적에 맞게 정밀하게 제어됩니다.
왜 균일하게 도포해야 할까?
PR 두께가 일정하지 않으면 빛이 통과하는 양이 달라져 노광 결과가 달라질 수 있습니다. 결국 회로 선폭(CD) 오차나 패턴 불량으로 이어질 수 있습니다.
③ Soft Bake
PR을 도포한 직후에는 내부에 용매(Solvent)가 남아 있습니다.
이 상태에서는 PR이 너무 부드럽고 불안정하기 때문에 일정 온도에서 가열하여 용매를 제거하는 공정을 수행합니다.
이를 소프트 베이크(Soft Bake) 라고 합니다.
소프트 베이크를 거치면 PR의 두께가 안정되고, 웨이퍼에 더욱 균일하게 밀착됩니다.
왜 필요한가?
용매가 충분히 제거되지 않으면 노광 시 패턴이 흐려지거나 현상 과정에서 원하는 모양이 제대로 형성되지 않을 수 있습니다.
④ Alignment(정렬)
PR이 안정적으로 준비되었다면 이제 웨이퍼를 노광장비로 이동시킵니다.
하지만 바로 빛을 조사하는 것은 아닙니다.
먼저 Alignment(정렬) 과정을 통해 웨이퍼와 마스크(Reticle)의 위치를 매우 정밀하게 맞춰야 합니다.
반도체는 하나의 회로만 만드는 것이 아니라 수십 번의 포토공정을 반복하며 여러 층(Layer)을 차곡차곡 쌓아 올립니다.
따라서 현재 형성할 회로는 이전 공정에서 만들어진 패턴과 정확히 같은 위치에 형성되어야 하며, 이 작업을 Alignment라고 합니다.
최신 반도체에서는 수 나노미터 수준의 오차도 허용되지 않기 때문에, 노광장비는 Alignment Mark를 인식하여 웨이퍼의 위치를 자동으로 보정합니다.
왜 Alignment가 중요할까?
만약 정렬이 정확하지 않다면 위층과 아래층의 회로가 서로 어긋나게 됩니다.
이렇게 발생한 위치 오차를 Overlay Error라고 하며, 심한 경우 회로가 정상적으로 연결되지 않아 반도체가 동작하지 않을 수도 있습니다.
⑤ Exposure(노광)
Alignment가 완료되면 드디어 노광(Exposure) 공정을 수행합니다.
노광은 포토공정의 핵심 단계로, Reticle(마스크) 에 새겨진 회로 패턴을 빛을 이용해 웨이퍼 위의 PR에 전사하는 과정입니다.
PR은 빛에 반응하는 감광성 물질이기 때문에, 노광이 완료되면 *빛을 받은 부분과 받지 않은 부분의 화학적 성질이 달라집니다.
이후 현상(Develop) 공정을 거치면 원하는 회로 패턴만 남게 됩니다.
빛을 받은 부분이 반응 = Positive PR
빛을 받지 않은 부분이 반응 = Negaive PR
⑥ PEB(Post Exposure Bake)
노광(Exposure)이 끝났다고 해서 바로 원하는 회로 패턴이 완성되는 것은 아닙니다.
노광을 통해 PR(Photoresist)는 빛에 반응하지만, 아직 화학 반응이 완전히 안정된 상태는 아닙니다.
그래서 일정한 온도에서 다시 한 번 가열하는 공정을 수행하는데, 이를 PEB(Post Exposure Bake) 라고 합니다.
PEB는 노광 후 PR 내부에서 일어나는 화학 반응을 안정적으로 진행시키고, 패턴의 균일성을 향상시키는 역할을 합니다.
또한 미세한 패턴이 무너지거나 변형되는 현상을 줄여 이후 현상(Develop) 공정에서 보다 선명한 회로를 형성할 수 있도록 도와줍니다.
왜 PEB가 필요할까?
노광 직후에는 PR 내부의 화학 반응이 완전히 끝나지 않은 상태입니다.
PEB를 수행하면 반응이 안정적으로 진행되어 더욱 균일하고 정밀한 패턴을 형성할 수 있습니다.
⑦ Develop(현상)
PEB가 끝나면 이제 Develop(현상) 공정을 진행합니다.
현상은 노광된 PR을 현상액(Developer)으로 처리하여 회로 패턴을 실제로 드러내는 과정입니다.
노광 과정에서는 빛에 의해 PR의 성질만 변화했을 뿐, 눈으로 확인할 수 있는 회로는 아직 만들어지지 않았습니다.
현상 공정을 거치면 빛에 반응한 부분 또는 반응하지 않은 부분이 선택적으로 제거되면서 최종적인 PR 패턴이 형성됩니다.
이렇게 형성된 PR 패턴은 이후 식각(Etching) 공정에서 필요한 부분만 가공할 수 있도록 하는 중요한 기준이 됩니다.
왜 현상이 중요한가?
아무리 노광이 정확하게 이루어졌더라도 현상 과정에서 패턴이 무너지거나 과도하게 제거되면 원하는 회로를 만들 수 없습니다.
따라서 현상은 노광 결과를 실제 회로 패턴으로 완성하는 마지막 단계라고 할 수 있습니다.
핵심 정리
포토(Photo Lithography) 공정은 웨이퍼 위에 직접 회로를 새기는 공정이 아니라, 회로를 형성하기 위한 PR 패턴을 만드는 공정입니다.
HMDS 처리부터 PR 도포, Soft Bake, Alignment, 노광(Exposure), PEB, 현상(Develop)까지 각 단계가 서로 긴밀하게 연결되어 있으며, 모든 공정이 안정적으로 수행되어야 원하는 회로 패턴을 얻을 수 있습니다.
이렇게 완성된 PR 패턴은 다음 단계인 식각(Etching) 공정의 기준이 되며, 필요 없는 부분을 제거하는 과정에서 실제 반도체 회로가 형성됩니다.
비유로 이해하기
포토공정을 도면을 그리는 과정에 비유한다면, 현상(Develop) 공정은 밑그림을 선명하게 완성하는 단계와 같습니다.
이 밑그림을 기준으로 다음 단계인 식각(Etching) 공정에서 실제 회로가 만들어지게 됩니다.
현직 엔지니어의 한마디
HMDS부터 PR 도포, Soft Bake, 노광, PEB, 현상까지 어느 하나라도 조건이 맞지 않으면 원하는 패턴을 얻기 어렵습니다.
결국 포토공정의 핵심은 단순히 빛을 조사하는 것이 아니라, 모든 단계가 안정적으로 연결되어 동일한 패턴을 반복적으로 구현하는 것이라고 할 수 있습니다.
다음 글 예고
포토공정을 통해 웨이퍼 위에 PR 패턴이 완성되었습니다.
이제 다음 단계에서는 이 패턴을 마스크로 활용하여, 필요한 부분만 선택적으로 제거하는 식각(Etching) 공정을 살펴보겠습니다.
식각 공정에서는 화학 반응과 플라즈마를 이용해 나노미터 수준의 정밀한 가공이 이루어지며, 반도체 회로가 본격적으로 형성되기 시작합니다.
