산화공정은 반도체 제조에서 가장 먼저 수행되는 핵심 공정입니다. 산화막(SiO₂)의 역할부터 열산화 원리, 건식산화와 습식산화의 차이까지 알아보겠습니다.
반도체는 왜 산화막부터 만들까?
웨이퍼 제조가 끝났다고 해서 바로 반도체 회로를 만들 수 있는 것은 아닙니다.
실리콘 웨이퍼 위에 회로를 형성하기 위해서는 먼저 웨이퍼 표면을 보호하고, 전기가 원하는 방향으로만 흐를 수 있도록 제어하는 절연층(Insulating Layer) 이 필요합니다.
이 절연층을 만드는 과정이 바로 산화(Oxidation) 공정입니다.
산화공정은 반도체 제조의 가장 앞단에서 이루어지는 핵심 공정으로, 웨이퍼 표면에 매우 얇고 균일한 이산화규소(SiO₂) 막을 형성하는 작업입니다.
이렇게 형성된 산화막은 이후 진행되는 포토(Photo), 식각(Etching), 이온주입(Ion Implantation) 등 여러 공정에서 중요한 역할을 수행하게 됩니다.
즉, 산화막은 단순히 실리콘을 덮는 막이 아니라 반도체의 성능과 신뢰성을 결정하는 기초층이라고 할 수 있습니다.
산화공정이란 무엇일까?

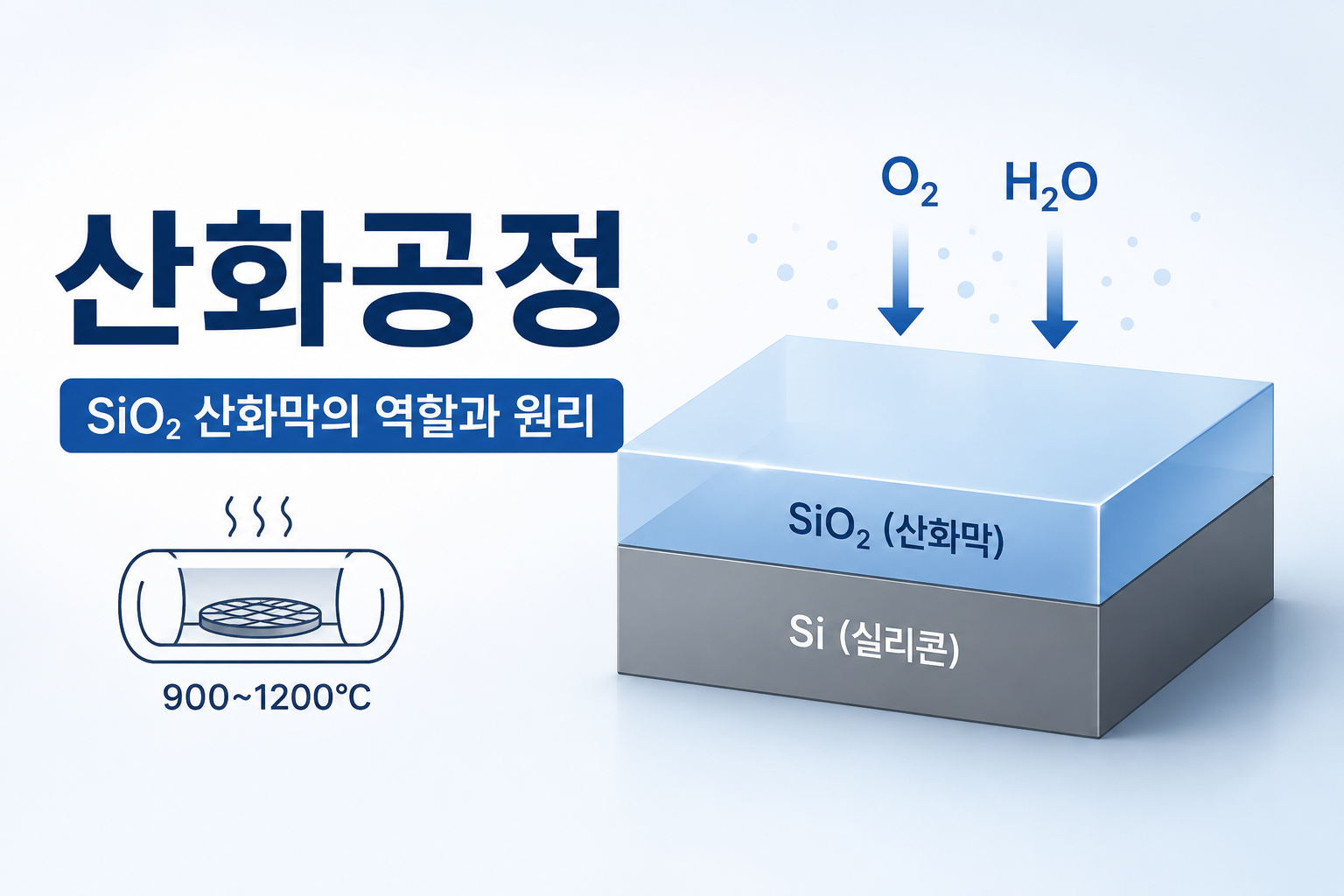

산화공정은 실리콘 웨이퍼를 높은 온도의 산화로(Furnace)에 넣고 산소(O₂) 또는 수증기(H₂O)와 반응시켜 웨이퍼 표면에 이산화규소(SiO₂) 층을 성장시키는 공정입니다.
여기서 중요한 점은 산화막을 ‘붙이는’ 것이 아니라 실리콘 자체가 화학 반응을 통해 산화막으로 변하는 것이라는 점입니다.
대표적인 화학 반응은 다음과 같습니다.
건식 산화(Dry Oxidation)
- Si + O₂ → SiO₂
습식 산화(Wet Oxidation)
- Si + 2H₂O → SiO₂ + 2H₂
산화막의 두께는 공정 목적에 따라 수 나노미터(㎚)에서 수 마이크로미터(㎛)까지 다양하게 조절됩니다.
비유로 이해하기
집을 지을 때 바로 벽지를 붙이지 않고 먼저 바탕면을 정리하고 프라이머(Primer)를 바르는 것처럼, 반도체도 웨이퍼 위에 바로 회로를 만들지 않습니다.
먼저 산화막이라는 ‘기초층’을 형성해야 이후 공정들이 안정적으로 진행될 수 있습니다.
현직 엔지니어의 한마디
산화막은 겉으로 보기에는 단순한 얇은 막처럼 보이지만, 실제 생산라인에서는 두께가 단 몇 나노미터만 달라져도 소자의 전기적 특성이 변할 수 있습니다.
그래서 산화로(Furnace)의 온도 균일성, 공정 시간, 가스 농도는 매우 엄격하게 관리되며, 공정 후에는 산화막 두께를 측정해 목표 범위에 들어왔는지 반드시 확인합니다.
건식산화(Dry Oxidation)와 습식산화(Wet Oxidation)의 차이
산화공정은 사용하는 반응 가스에 따라 크게 건식산화와 습식산화로 구분됩니다.
두 방법 모두 산화막을 형성한다는 목적은 같지만, 성장 속도와 산화막의 품질에서 차이가 있습니다.
| 구분 | 건식산화 (Dry Oxidation) | 습식산화 (Wet Oxidation) |
|---|---|---|
| 사용 가스 | 산소(O₂) | 수증기(H₂O) |
| 성장 속도 | 느림 | 빠름 |
| 산화막 품질 | 매우 우수 | 비교적 우수 |
| 막의 치밀도 | 높음 | 상대적으로 낮음 |
| 주 사용 목적 | 얇고 정밀한 산화막 | 두꺼운 산화막 형성 |
건식산화를 사용하는 이유
건식산화는 성장 속도는 느리지만 매우 균일하고 치밀한 산화막을 형성할 수 있습니다.
따라서 게이트 산화막(Gate Oxide)처럼 높은 절연 성능과 정밀한 두께 제어가 필요한 공정에서 주로 사용됩니다.
쉽게 말해, 품질을 가장 중요하게 생각하는 공정에서 선택되는 방식입니다.
습식산화를 사용하는 이유
습식산화는 수증기를 이용하기 때문에 산화막이 훨씬 빠르게 성장합니다.
따라서 두꺼운 산화막이 필요한 경우 생산성을 높일 수 있다는 장점이 있습니다.
다만 성장 속도가 빠른 만큼 건식산화보다 막의 치밀도와 전기적 특성은 다소 떨어질 수 있습니다.
그래서 일반적으로 필드 산화막(Field Oxide)처럼 비교적 두꺼운 절연층을 형성할 때 많이 사용됩니다.
비유로 이해하기
건식산화와 습식산화의 차이는 집을 짓는 과정에 비유하면 이해하기 쉽습니다.
건식산화는 시간이 오래 걸리더라도 정교하게 벽을 쌓는 작업과 비슷합니다.
반면 습식산화는 빠르게 벽을 올릴 수 있지만, 매우 정밀한 마감이 필요한 부분보다는 넓은 영역을 효율적으로 시공할 때 적합합니다.
즉, 어떤 방식이 더 좋으냐 보다 공정의 목적에 따라 적절한 방법을 선택하는 것이 중요합니다.
현직 엔지니어의 한마디
실제 FAB에서는 “건식산화가 무조건 좋다” 또는 “습식산화가 더 빠르다”처럼 단순하게 판단하지 않습니다.
제품의 설계와 공정 조건에 따라 요구되는 산화막의 두께, 균일도, 절연 특성, 생산성을 종합적으로 고려해 적절한 산화 방식을 선택합니다.
결국 중요한 것은 어떤 공정을 사용했는지가 아니라 목표한 산화막 특성을 얼마나 안정적으로 구현했는가입니다.
산화막은 실제 반도체에서 어떤 역할을 할까?
앞에서 산화공정을 통해 실리콘 웨이퍼 표면에 이산화규소(SiO₂) 층을 형성한다는 것을 알아보았습니다.
그렇다면, 이렇게 만든 산화막은 실제 반도체에서 어떤 역할을 하게 되는지 알아보겠습니다.
① 절연막(Insulator)
산화막의 가장 중요한 역할은 전기가 흐르면 안 되는 영역을 완벽하게 절연하는 것입니다.
반도체 내부에는 수십억 개의 트랜지스터가 매우 좁은 간격으로 집적되어 있습니다.
만약 인접한 소자 사이로 전류가 새어나간다면 회로는 정상적으로 동작하지 않습니다.
SiO₂는 매우 뛰어난 절연 특성을 가지고 있어 전류가 원하지 않는 방향으로 흐르는 것을 막아줍니다.
특히 MOSFET에서는 게이트(Gate)와 채널(Channel) 사이에 형성되는 게이트 산화막(Gate Oxide) 이 스위치의 성능을 결정하는 핵심 요소가 됩니다.
게이트 산화막이 너무 얇거나 결함이 많으면 누설 전류가 증가하고, 너무 두꺼우면 트랜지스터의 동작 특성이 저하될 수 있습니다.
② 보호막(Protection Layer)
산화막은 웨이퍼 표면을 외부 환경으로부터 보호하는 역할도 합니다.
반도체 제조 과정에서는 다양한 화학약품과 플라즈마, 고온 공정을 반복적으로 수행합니다.
이 과정에서 실리콘 표면이 직접 노출되면 손상되거나 오염될 가능성이 높아집니다.
산화막은 이러한 외부 영향을 줄여주며, 이후 공정을 안정적으로 수행할 수 있는 환경을 만들어 줍니다.
쉽게 말해 자동차에 도장과 코팅을 하는 것처럼, 산화막은 웨이퍼 표면을 보호하는 역할을 합니다.
③ 마스크(Mask)
산화막은 필요한 부분만 선택적으로 공정을 진행하기 위한 마스크 역할도 수행합니다.
예를 들어 이온주입(Ion Implantation) 공정에서는 특정 영역에만 불순물을 주입해야 합니다.
이때 산화막이 덮여 있는 영역은 이온이 쉽게 통과하지 못하기 때문에 자연스럽게 보호됩니다.
즉, 산화막은 원하는 영역만 가공하기 위한 ‘방패’ 역할을 하는 것입니다.
이러한 특성 덕분에 산화막은 포토 공정과 식각 공정에서도 매우 중요한 기반이 됩니다.
핵심 정리
이번 글에서는 반도체 제조의 두 번째 단계인 산화공정(Oxidation) 에 대해 알아보았습니다.
산화공정은 실리콘 웨이퍼 표면에 이산화규소(SiO₂)를 형성하여 절연성과 보호 기능을 확보하는 핵심 공정입니다.
또한 건식산화와 습식산화는 각각 장단점이 있으며, 필요한 산화막의 두께와 품질에 따라 적절한 방법이 선택됩니다.
무엇보다 산화막은 이후 진행되는 포토 공정의 기반이 되는 중요한 구조물이므로, 반도체 제조에서 가장 기초적이면서도 중요한 공정 중 하나라고 할 수 있습니다.
다음 글 예고
산화막이 완성되었다면 이제 웨이퍼 위에 반도체 회로를 그릴 차례입니다.
다음 글에서는 반도체의 핵심이라 불리는 포토(Photo Lithography) 공정에 대해 알아보겠습니다.
포토 공정에서는 빛(Light)을 이용해 머리카락보다 훨씬 가는 미세 회로를 웨이퍼 위에 형성합니다.
노광(Exposure), 포토레지스트(PR), 마스크(Mask), 그리고 EUV 노광 기술까지 함께 살펴보며 반도체 제조의 핵심 기술을 이해해보겠습니다.
